Замер проема

Замер оконных, дверных, витринных и проемов гаражей.

Подготовка проема

Требования к форме проема Проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич)

Когда сделать окантовку металлическим уголком: Окантовка проема из уголка необходима на пустотелый кирпич.

Внутренние и наружные плоскости стен В местах примыкания конструкций должны быть ровными, без выступов и впадин

Допуски Отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

Самостоятельный замер

Для снятия замеров необходимо использовать: рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках.

Скачать
распечатать
замерочный лист

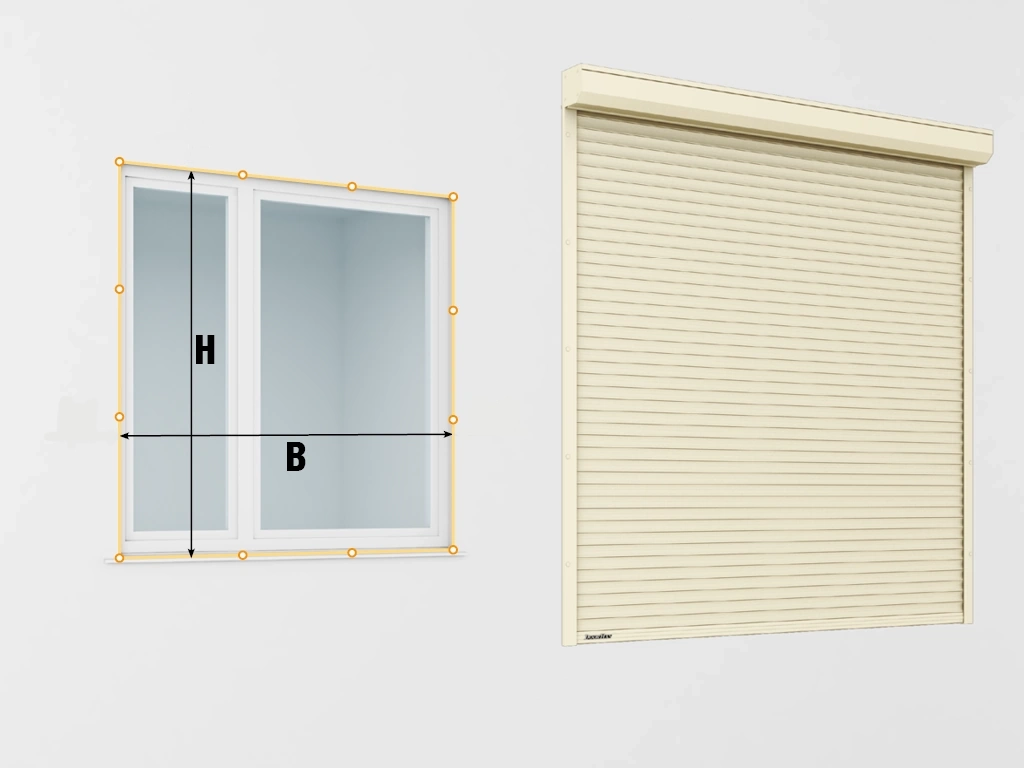

Параметры замера для накладного монтажа:

H — высота проема (max), мм;

B — ширина проема (max), мм;

h — высота притолоки (min), мм;

b1 и b2 — правое и левое боковые расстояния (min), мм.

Скачать
распечатать
замерочный лист

Параметры замера для встроенного монтажа:

H — высота проема (min), мм;

B — ширина проема (min), мм.

При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
