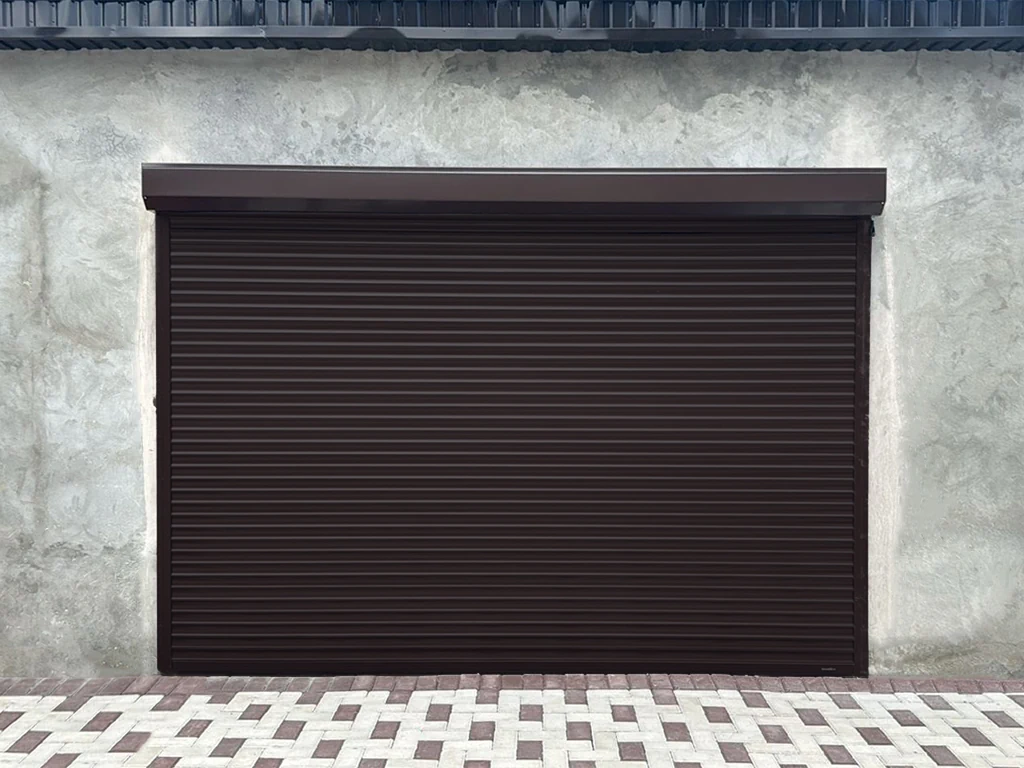

Защита въезда в гараж

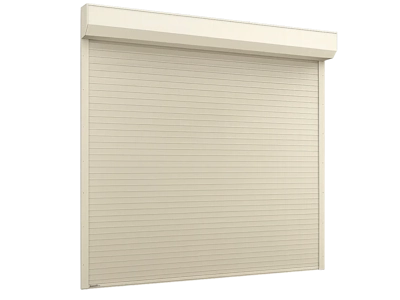

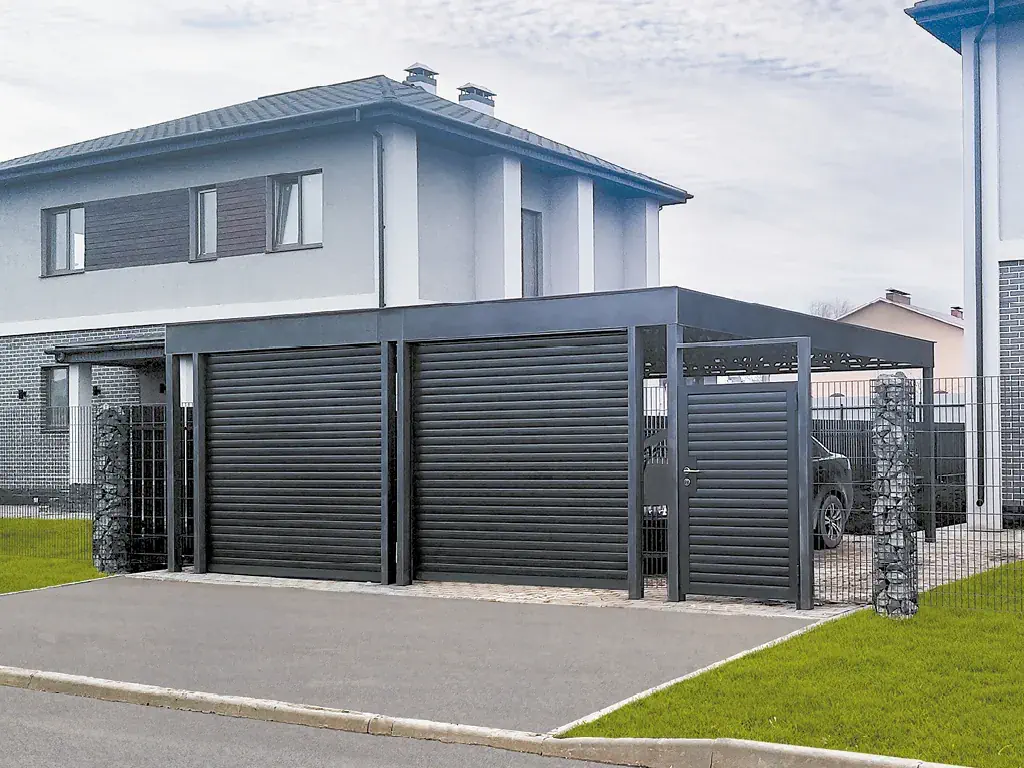

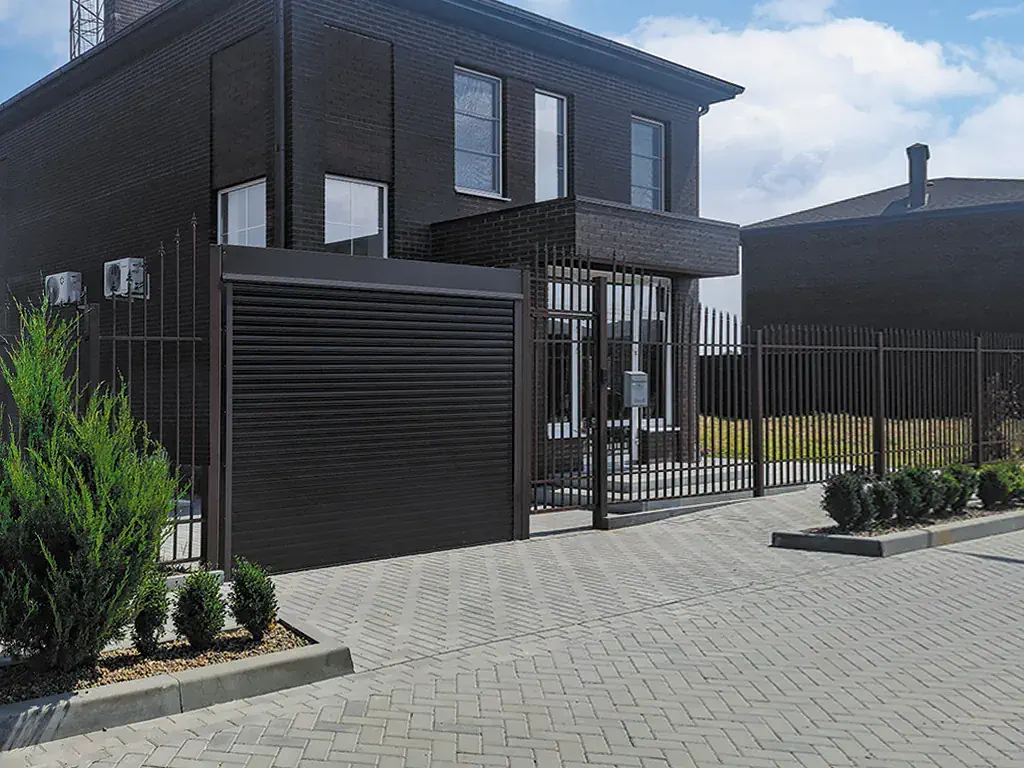

Защита въезда на участок
Обеспечивают безопасность территории, системы автоматизации и управления улучшают эффективность охраны.
Безопасность территории
Контроль доступа сотрудников
Автоматизация
Цвета на экране отличаются от реальных. Образцы цвета есть в магазине.
| Параметр | Показатель |
|---|---|
| Высота проема, мм |
1 000
–
4 500
мм
|
| Ширина проема, мм |
1 000
–
5 200
мм
|
| Максимальная площадь полотна, м² | 18 м² |
| Притолока, мм | От 250 мм (накладной монтаж) |
| Пристенки, мм | От 83 мм (накладной монтаж) |

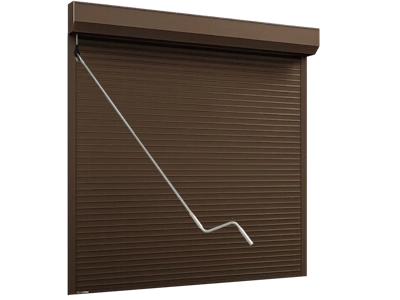

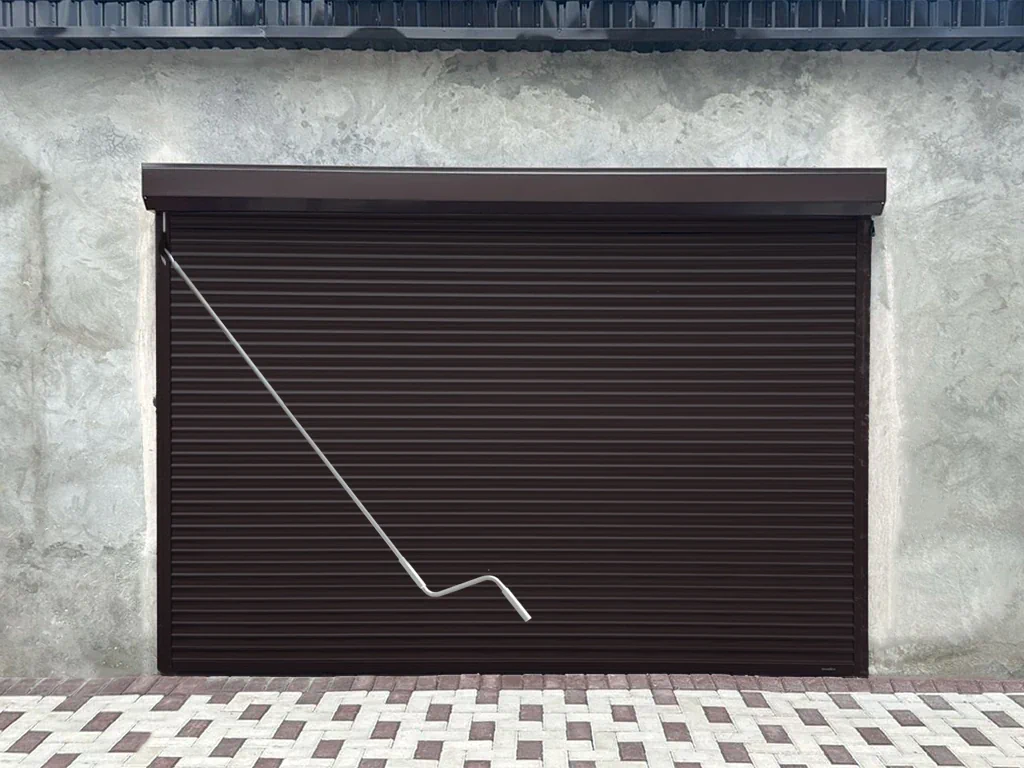

Варианты решений ручного подъема снаружи или изнутри помещения.

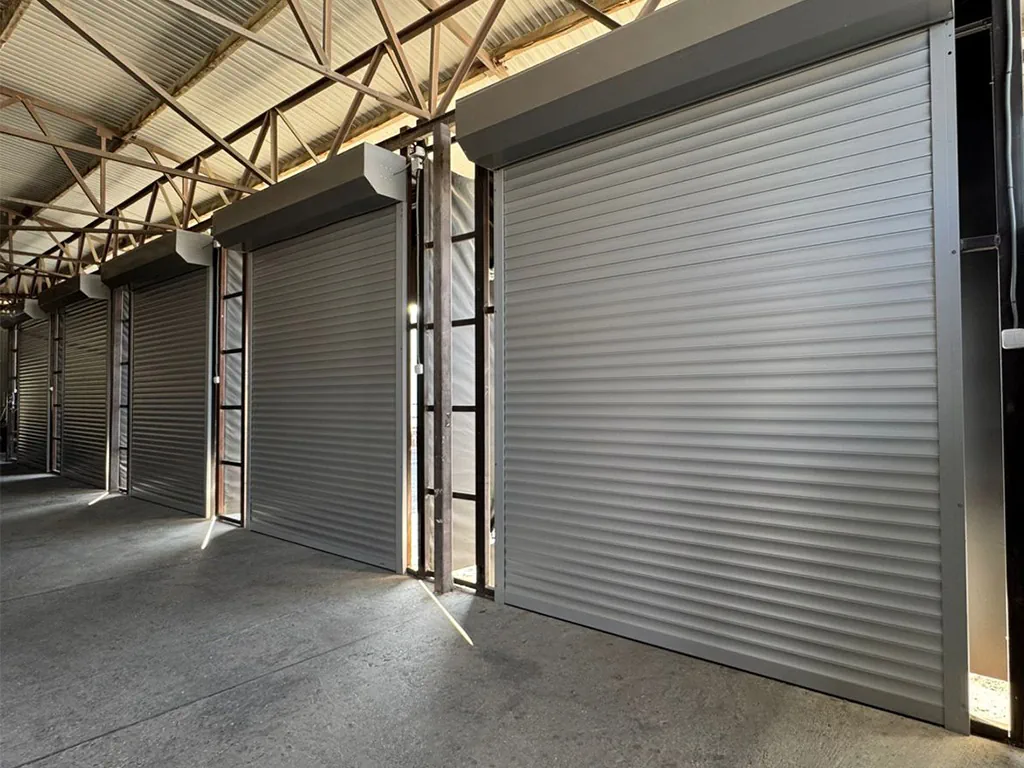

Варианты и устройства для автоматического подъема.

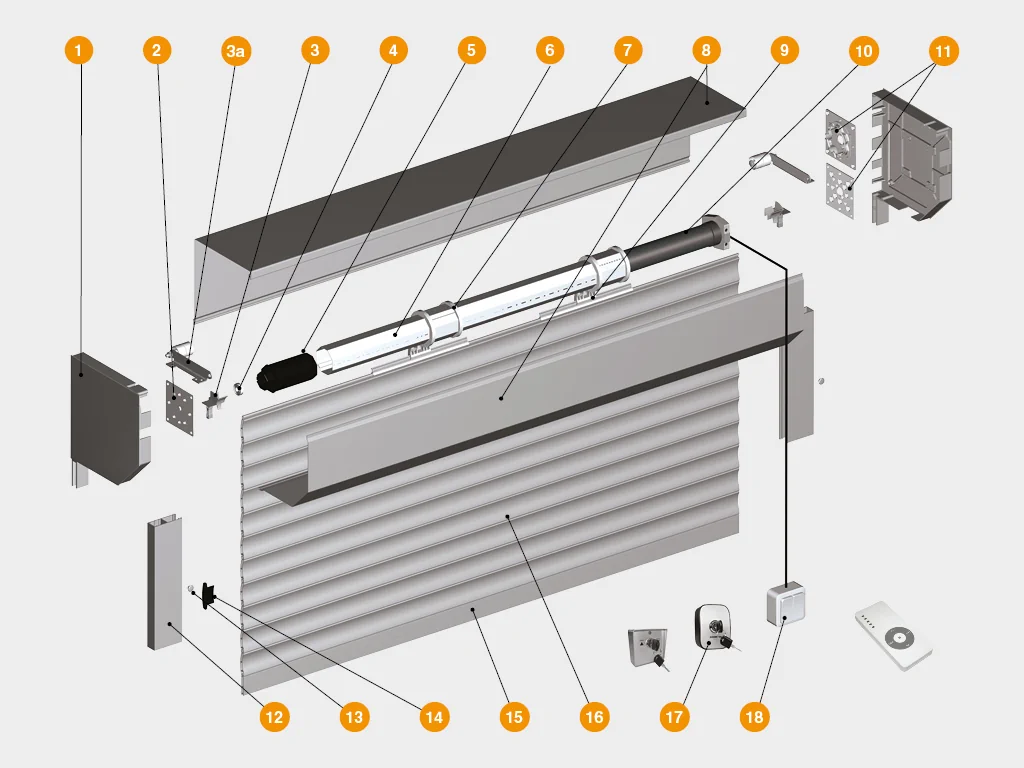

1. Крышка боковая серий rk300, rsk300, rsk330, rk375
2. Суппорт подшипника серий bs100, bs42
3a. Ролик направляющий серий ru77 (rv77)
4. Подшипник серий br28, br42
5. Капсула универсальная серий kp60, kpu60, kpu70, kpu70s, kpu102
6. Вал октагональный серий rv60, rv70, RV102
7. Кольцо ригельное серий rd60, rd70

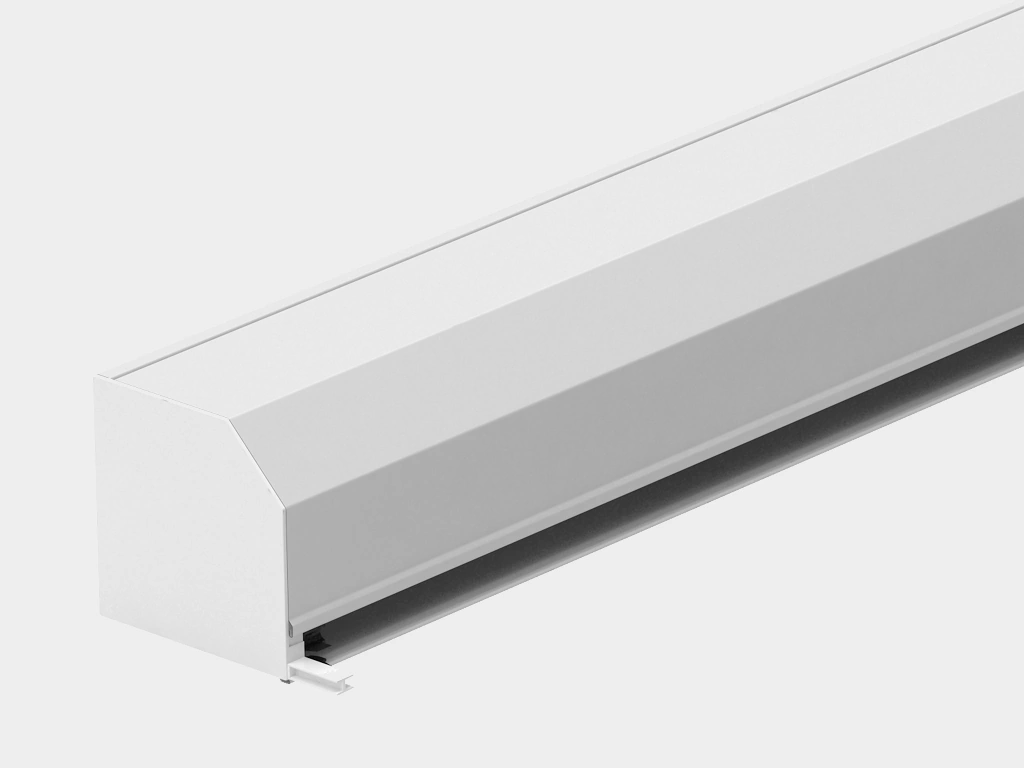

8. Короб защитный серий rb300, rb330, rb375
9. Замок автоматический серий rb3, rb4

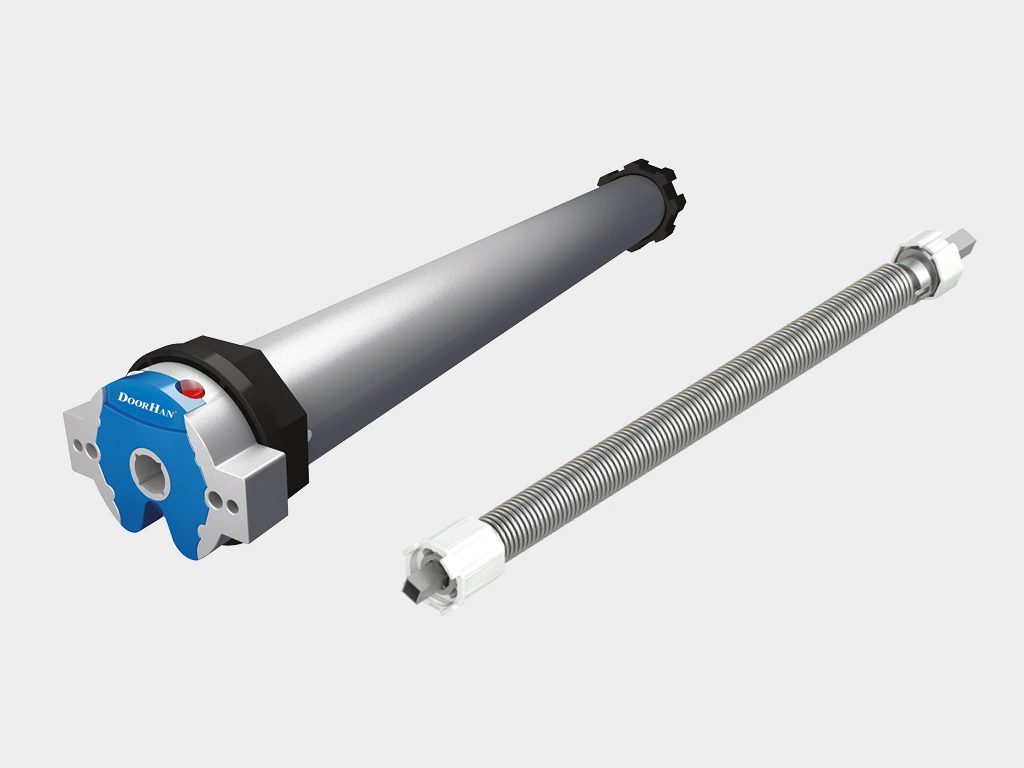

10. Электропривод внутривальный
11. Пластина крепления привода серии bu100k

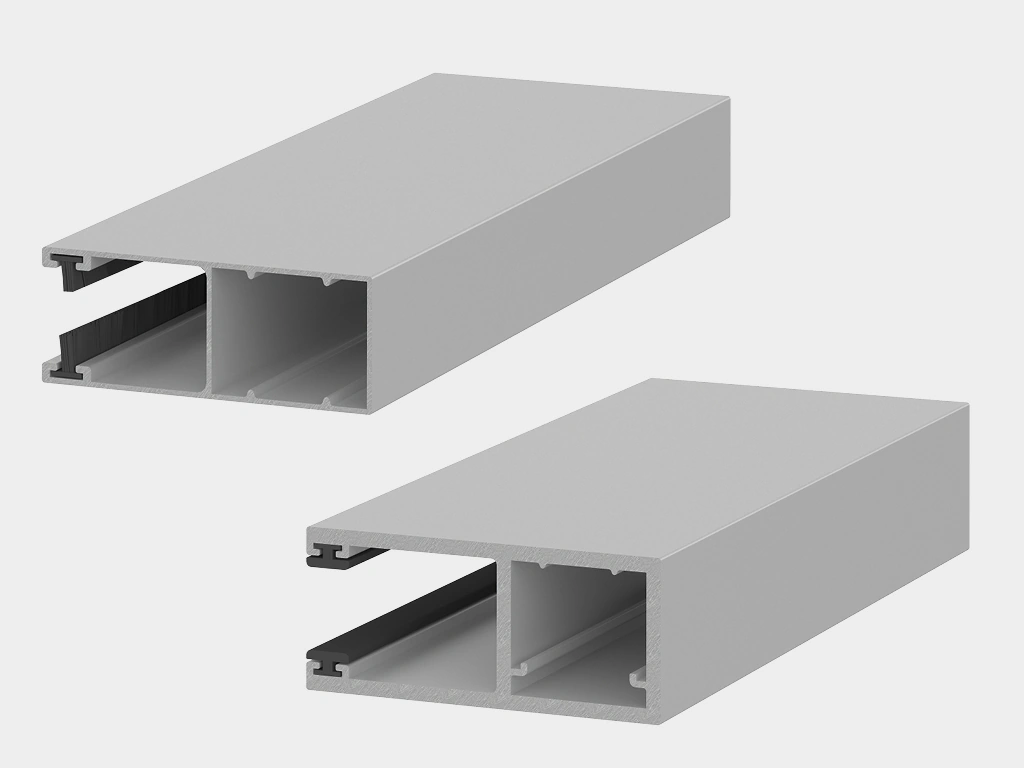

12. Направляющий профиль серий rg83ms, rg90ms, rg100
13. Заглушка серии pb14
14. Замок боковой серии sl77

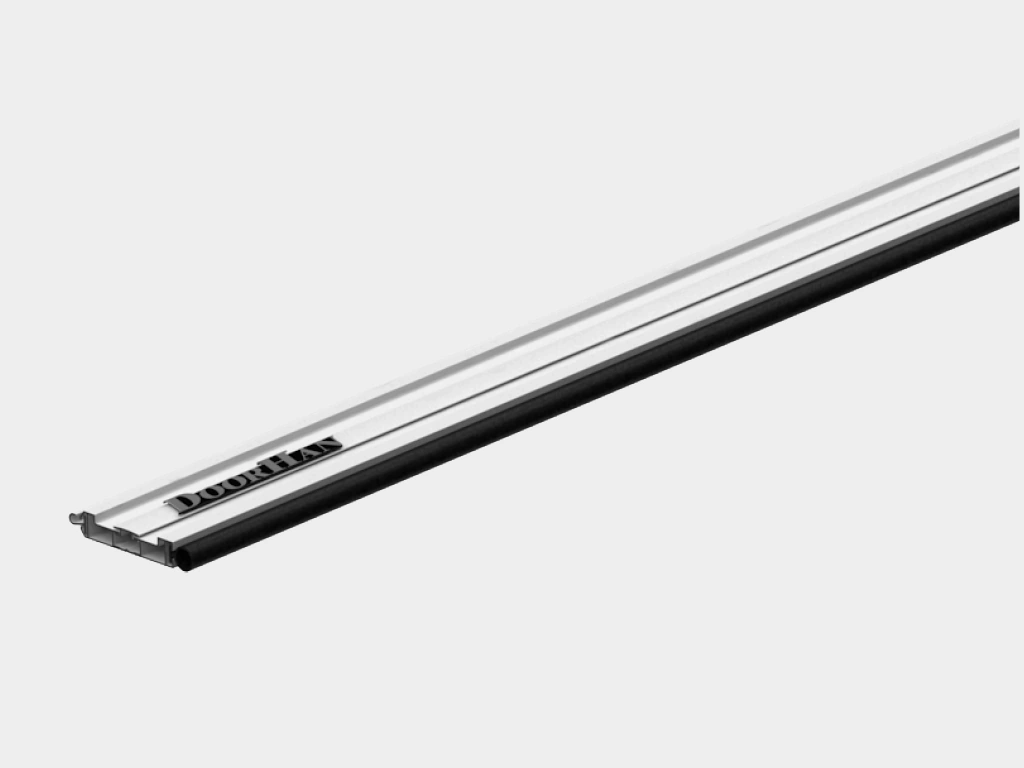

15. Профиль концевой серий ra77em, ra77kn

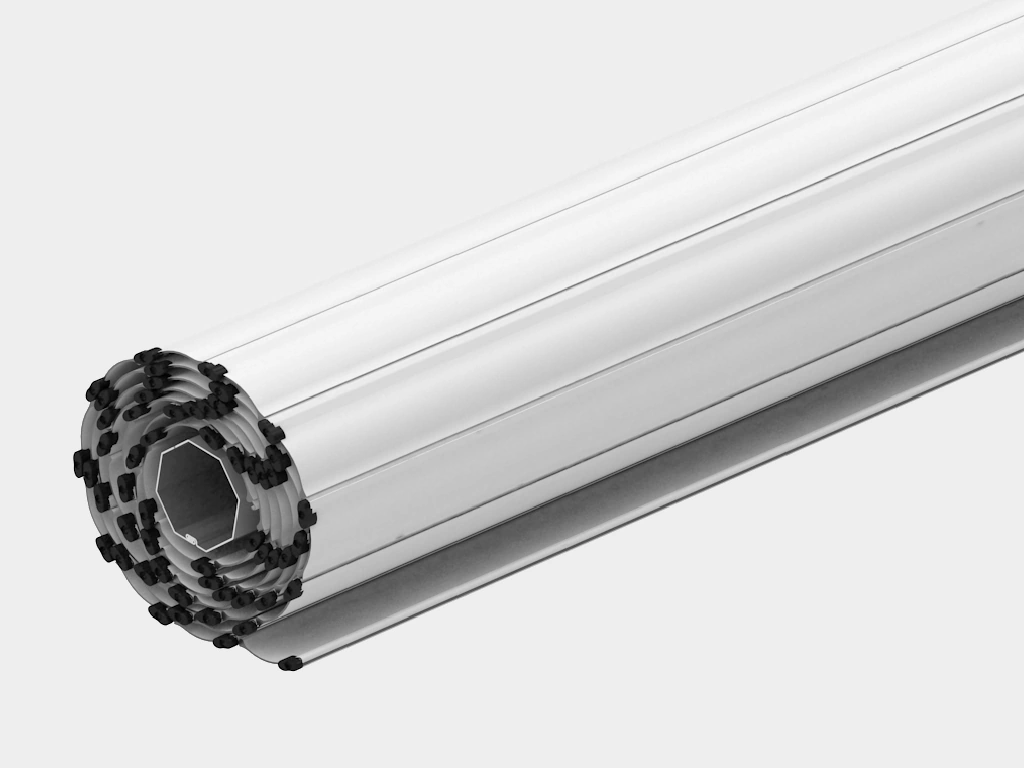

16. Профиль (полотно) серии rh77m

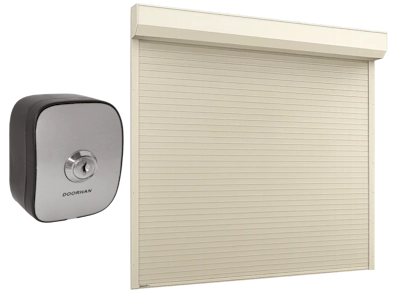

17. Выключатель с ключом серий swm, swk

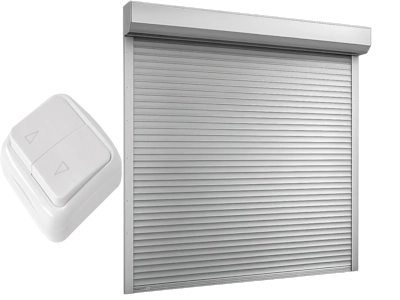

18. Выключатель клавишный серий swb, swh
Чертежи рулонных ворот с ручным открытием
Базовая комплектация рулонных ворот с пенозаполненным профилем RH77M

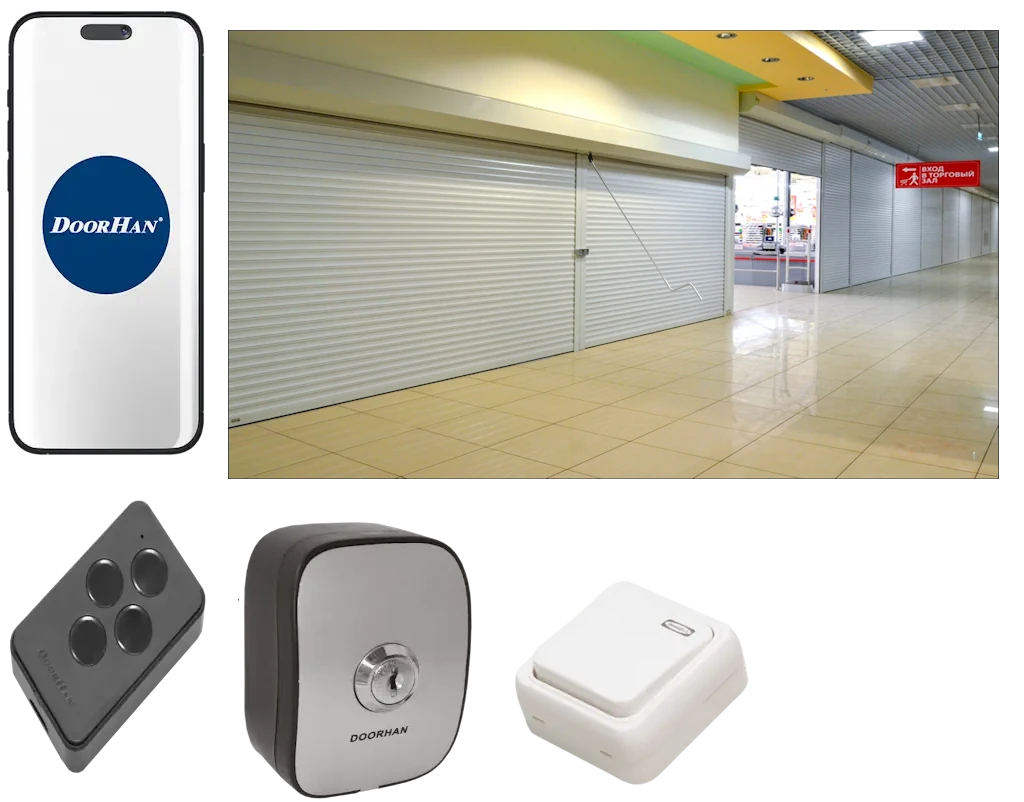

Дополнительная комплектация для управления рулонными воротами

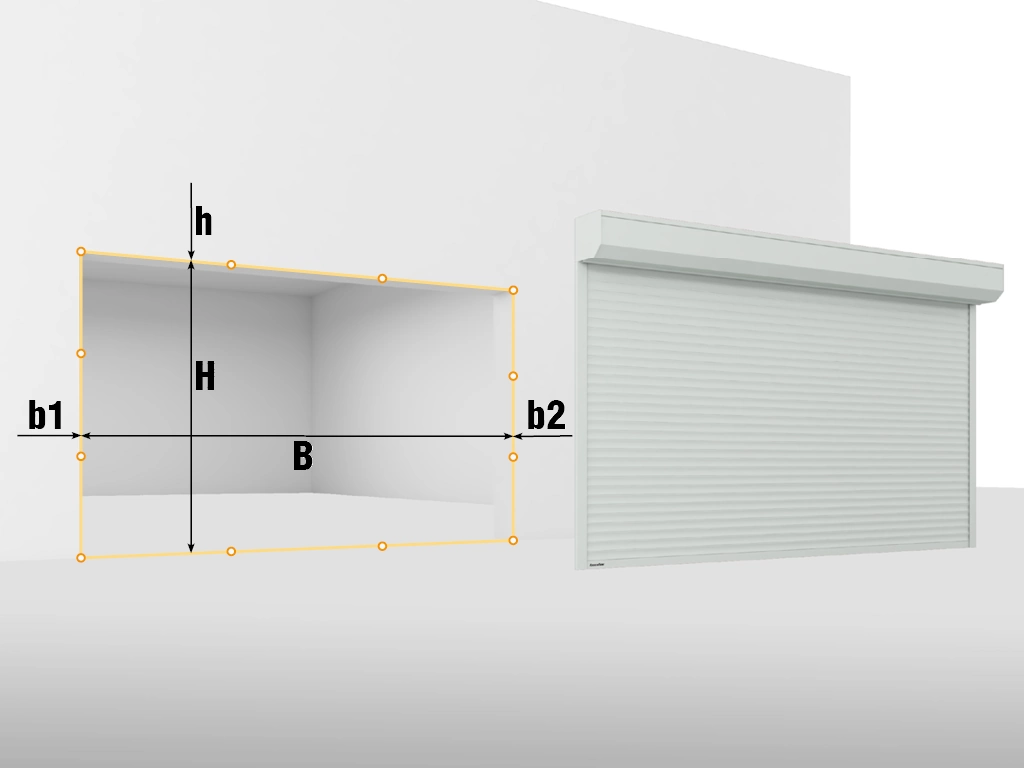

Для снятия замеров необходимо использовать: рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках.
Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.
Параметры замера для встроенного монтажа:
H — высота проема (min), мм;
B — ширина проема (min), мм.
При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
Требования к форме проема Проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич)
Когда сделать окантовку металлическим уголком: Окантовка проема из уголка необходима на пустотелый кирпич.
Внутренние и наружные плоскости стен В местах примыкания конструкций должны быть ровными, без выступов и впадин
Допуски Отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Защита от холода зимой
Защита от жары летом
Препятствие сквознякам
Сохраняет цвет
Не выцветает
Легко очищается
11 цветов RAL
Комбинация цвета
Под любой фасад
Накладной монтаж
Встроенный монтаж
Комбинация

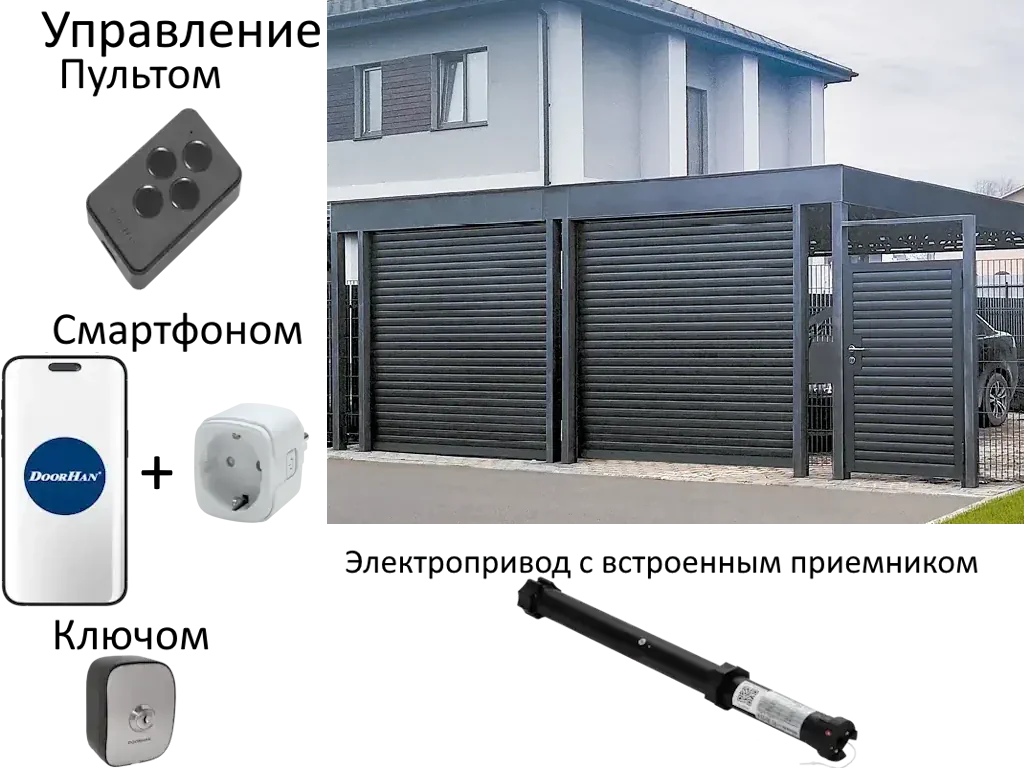

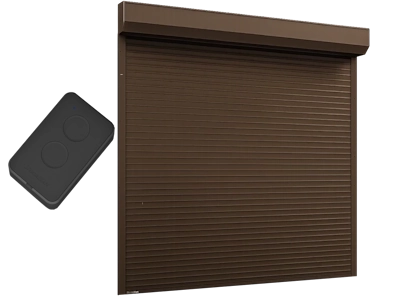

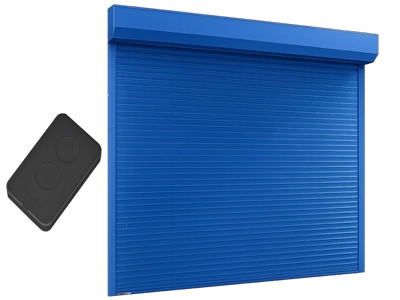

Автоматическое управление
Механические варианты

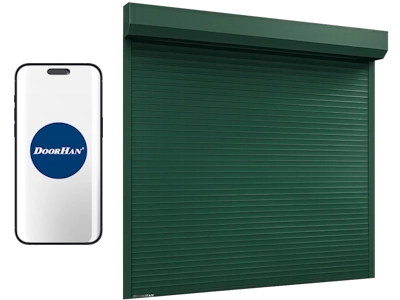

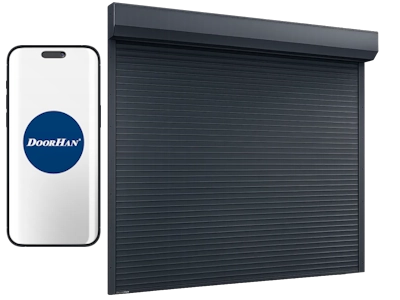

Интеграция с умным домом
